操作程序指南   Operate the guidebook

一、工作原理

液壓分體式拉馬是一種以手動或電動油泵為動力通過高壓油管的傳遞使拉馬主體的大活塞向前推進，勾爪勾住被卸物承反作用力，鉤爪相對應后退，把被拉物體拉出，實現拉卸之功能。

二、    應用范圍和特點

分體式液壓拉馬是一種替代傳統拉馬的理想化新工具。操作方便，使用省力，不受場地限制，本拉馬結構緊湊，使用靈活，重量輕，體積小，攜帶方便，該拉馬廣泛適用于工廠、廠礦、油田、鐵路、碼頭等修理場所。手動油泵能在無電源的情況下使用適應各種工作環境。泵和拉馬主體是由快速接頭和高壓油管連接的，故操作人員可遠離拆卸物進行操作，使用方便安全，油泵采用高低供油，無負載時流量大，行程速度快，有負載時流量小壓力高。大噸位拉馬50T—500T可采用ZB電動油泵同時配備安裝小車，車上備有鎖緊裝置，能保證在拉卸工作中拉爪不會滑脫張開。

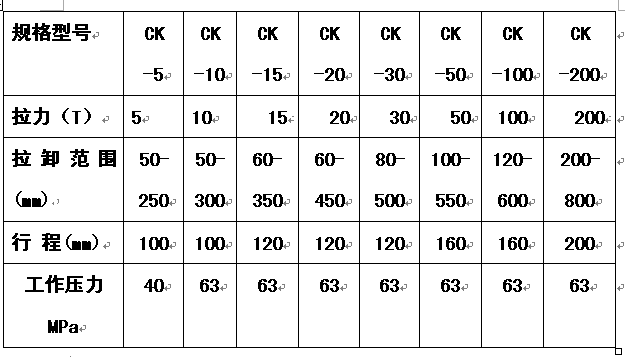

三、    技術參數

規格型表中參數可能因為改良而變更，恕不另行通知。

四、使用方法與注意事項

1、使用時先用給手動泵加滿液壓油，再按順時針方向旋緊手動泵右邊頭部回油閥。（電動泵請參考電動泵說明書）本液壓拉馬在-5℃~45℃中使用，采用（GB443-84）N15機械油；在-20℃~-5℃中使用，采用（GB442-64）合成錠子油。機件比較精密，在換油或加油時，必須使用經過過濾后的液壓油。取出后端罩蓋，旋下內六角螺釘，既可加油。

2、先將主體及拉卸部分安裝上被卸工件，用調節螺母調節好距離，把鉤爪座調整到爪鉤抓住所拉物體。旋緊手動泵的回油閥桿，手柄插入掀手孔內來回掀動活塞起動桿向前平穩前進，爪鉤相應后退，把被拉物體拉出。欲使活塞起動桿縮回去，只須用手柄開槽端將回油閥桿按逆時針方向微微旋松，活塞起動桿在彈簧作用下漸漸回縮，主體活塞徐徐復位。

3、使用過程中如果發現有空打現象時，可將泵豎起旋松回油閥桿，掀動手柄空壓幾下，排除泵內空氣，然后在旋緊回油閥桿，既可繼續使用。

4、液壓拉馬的活塞起動桿有效距只有50mm，故使用時伸距不得大于50mm,當沒有拉出時停止，松開回油閥門，讓活塞起動桿縮回去，調好后第二次再重復1、2、3步驟拉出為止。使用前應根據被拉物體的外徑，拉距及負載力，選擇相應噸位的液壓拉馬，切忌超載使用，避免損壞。

5、為防止超載引起機具損壞，液壓裝置內設有超載自動卸荷閥，當被拉物體超過額定負載時，超荷閥會自動卸荷，而改選用更大噸位的液壓拉馬。

6、高壓膠管經長期使用容易老化變質，應注意使用前檢查，當壓力為50Mpa/cm2時發現有突起現象，就不能繼續使用，必須從新更換。
